Wie ein PSHE Flüssigkeiten verdampft

Typischerweise findet die Verdampfung auf der Druckbehälterseite des Vahterus Wärmetauschers statt, wo variable Düsendurchmesser möglich sind und mehr Raum für den entstehenden Dampf zur Verfügung steht. Dies ist wichtig, da Dampf ein größeres Volumen hat als Flüssigkeit. Der Vahterus PSHE kann entsprechend dem spezifischen Volumenstrom jeder Verdampfungsaufgabe angepasst werden und ist damit einzigartig unter den Plattenwärmetauschern.

Wenn vorteilhaft, kann die Verdampfung auch auf der Plattenseite stattfinden.

Verdampfer haben meist vertikal angeordnete Wärmeübertragungsplatten, sodass der Dampf natürlich nach oben steigen kann – insbesondere dann, wenn natürliche (gravitationsgetriebene) Zirkulation genutzt wird.

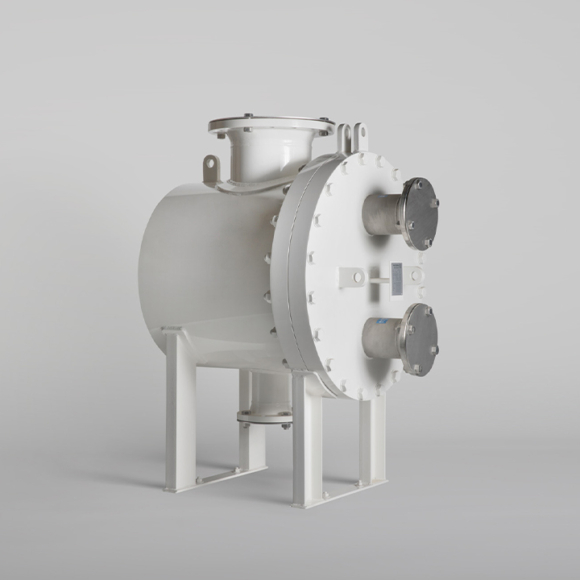

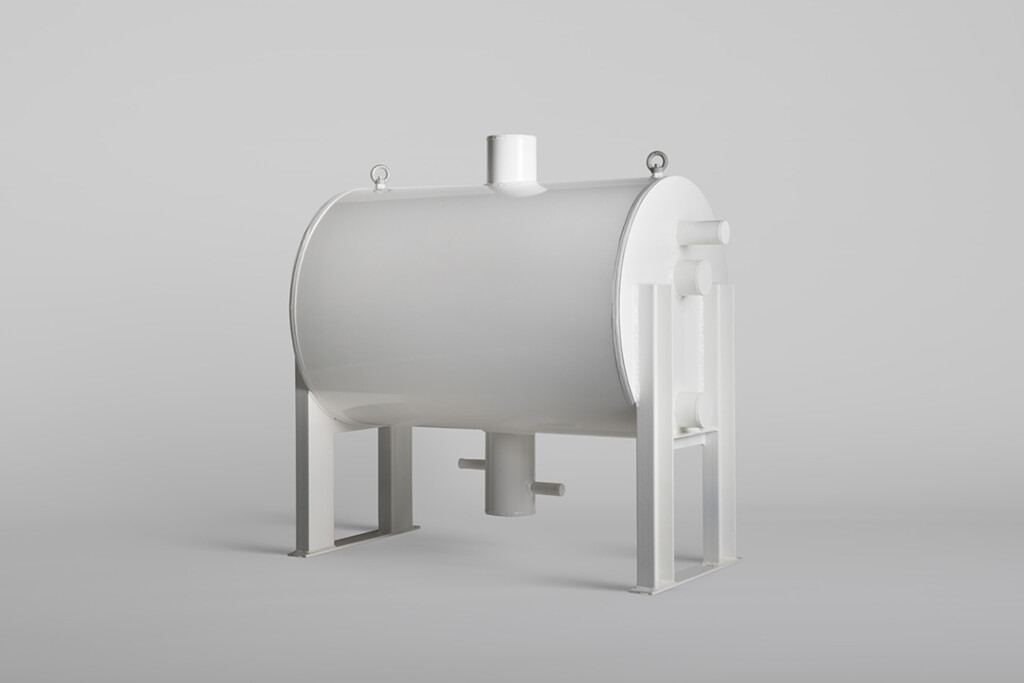

1000 Vahterus Still5 Evaporator1 Plate Shell

Ströme anzeigen

Unterschiedliche Verdampfungsaufgaben

Externe Zirkulation

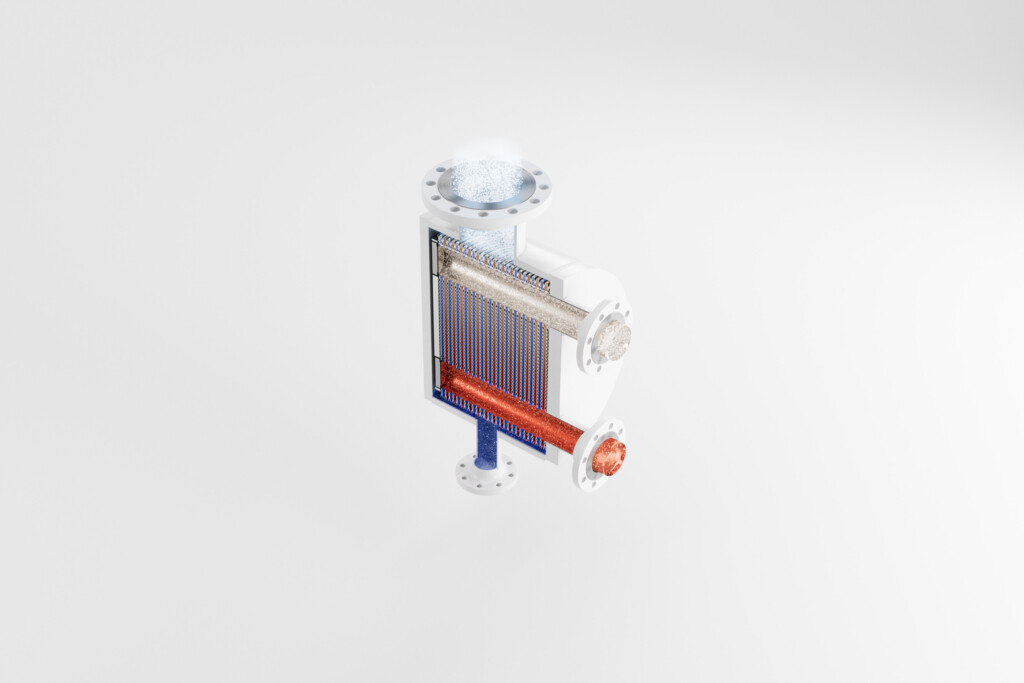

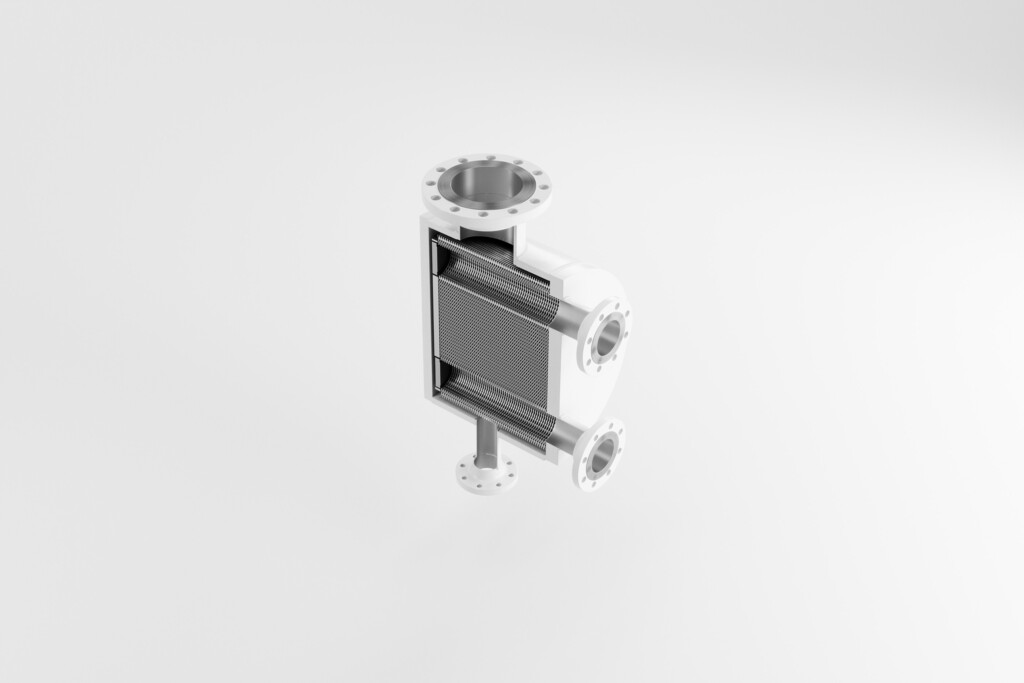

Ein typischer Prozess ist die „externe Zirkulation“, bei der Flüssigkeit von unten in den Druckbehälter eingespeist wird und ein Gemisch aus Flüssigkeit und Gas oben aus dem Verdampfer austritt. Die Flüssigkeit wird aus einem externen Behälter oder Sammler zugeführt, der über eine ausreichende statische Höhe verfügt, um eine natürliche Zirkulation zu ermöglichen. Als Heizmedium können Wasser oder Glykol, aber auch kondensierende Gase eingesetzt werden.

Typischerweise finden sich solche Einheiten in Kälteanlagen in Form von gefluteten Verdampfern oder neben einer Destillationskolonne als Sumpfverdampfer (Reboiler).

Interne Zirkulation

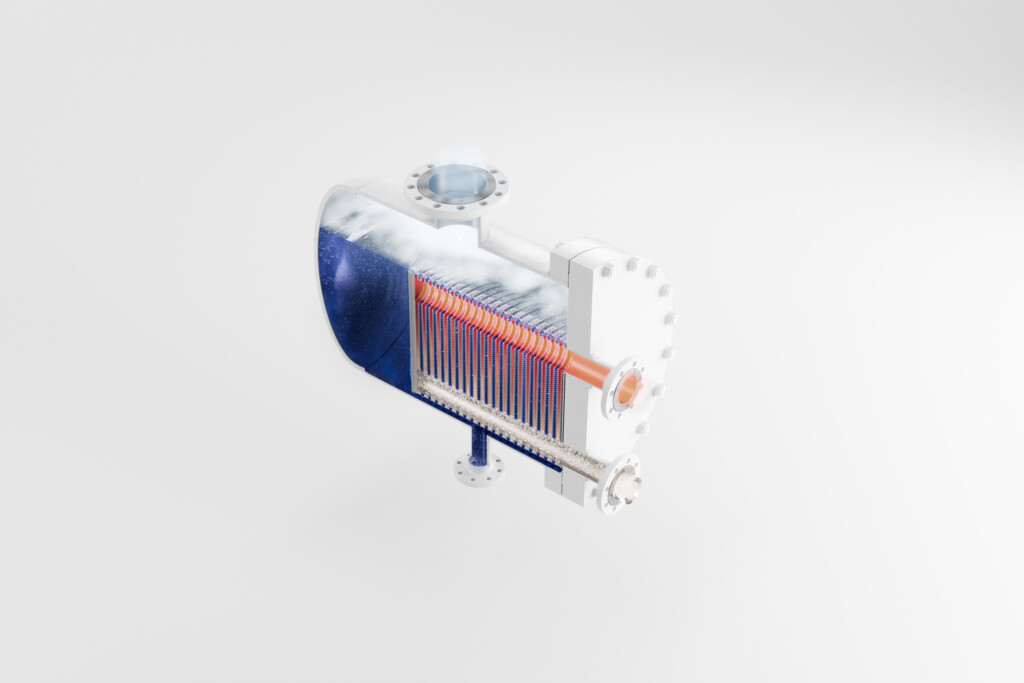

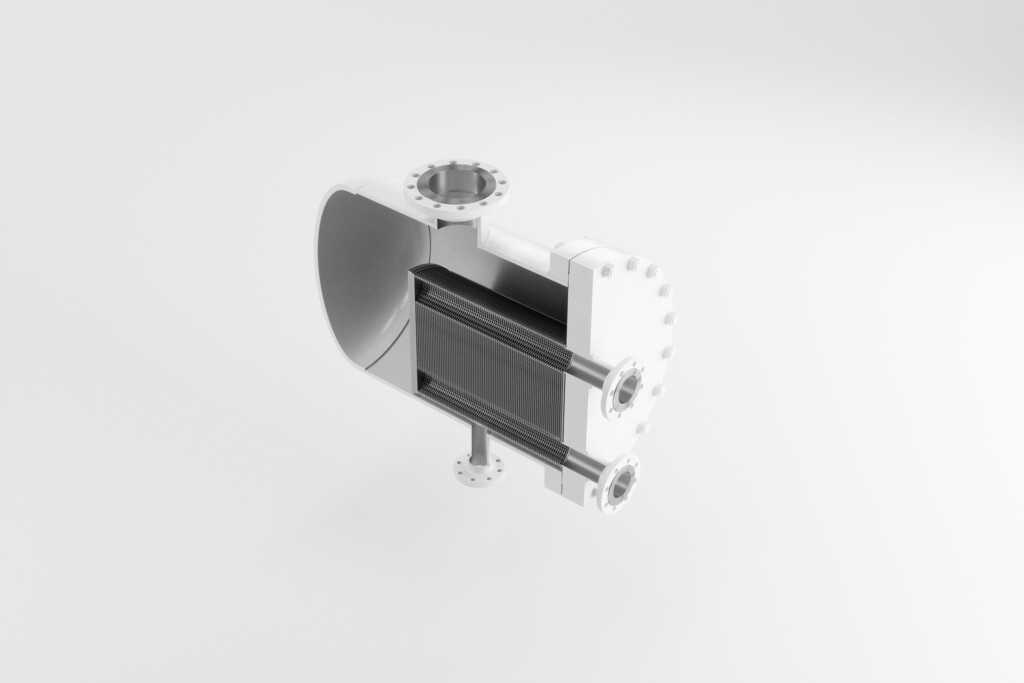

Verdampfer können auch in ein System integriert werden, in dem nur Gas oben austreten kann. Diese Verdampfer haben eine definierte Flüssigkeitshöhe im Druckbehälter, und die Verdampfung wird als „Blasensieden“ (pool boiling) bezeichnet. Das Plattenpaket ist vollständig in die Flüssigkeit eingetaucht und wird durch Flüssigkeit, Gas oder kondensierendes Gas beheizt.

Solche Einheiten finden sich typischerweise in Kälteanlagen in Form von kombinierten Verdampfern sowie in der Prozessindustrie als Dampferzeuger oder neben Destillationskolonnen als Kesselverdampfer (kettle-type reboiler). Kesselverdampfer oder Dampferzeuger bieten vielfältige Lösungen, um die Prozessanforderungen des Kunden zu erfüllen.
